Robotu Tank Sürüş methodu ve Joysticklerle Sürmek

Yaygın bir kullanım durumu, bir alt sistemin parçası olan bazı aktüatörleri çalıştırması gereken bir kumanda çubuğuna sahip olmaktır. Sorun, joystick’in RobotContainer sınıfında oluşturulması ve kontrol edilecek motorların alt sistemde olmasıdır. Buradaki fikir, programlandığında, joystick’ten girdi okuyan ve motorları çalıştıran alt sistemde oluşturulan bir yöntemi çağıran bir komut oluşturmaktır.

Bu örnekte, bir çift kumanda kolu kullanılarak tank sürücüsünde çalıştırılan bir sürücü tabanı alt sistemi gösterilmektedir.

Drive Train Subsystem Oluşturun

Dragging subsystem from palette to tree

Drive Train adlı bir alt sistem oluşturun. Sorumluluğu, robot tabanı için sürüşü idare etmek olacaktır.

Dragging differential drive from palette to tree

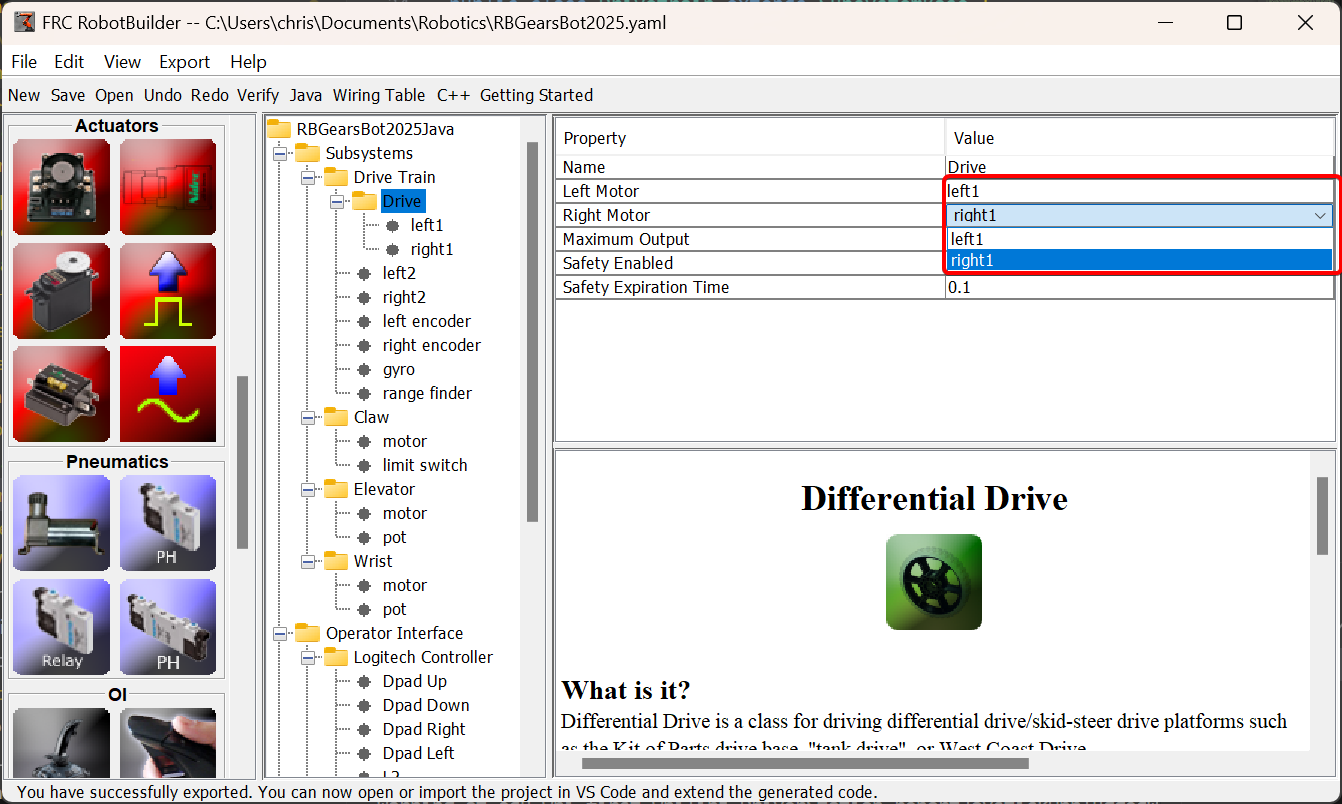

Aktarma Organının içinde iki motorlu sürücü için bir Diferansiyel Sürücü nesnesi oluşturun. Diferansiyel Sürücü sınıfının bir parçası olarak bir sol motor ve sağ motor vardır.

Dragging motor controller group from palette to tree

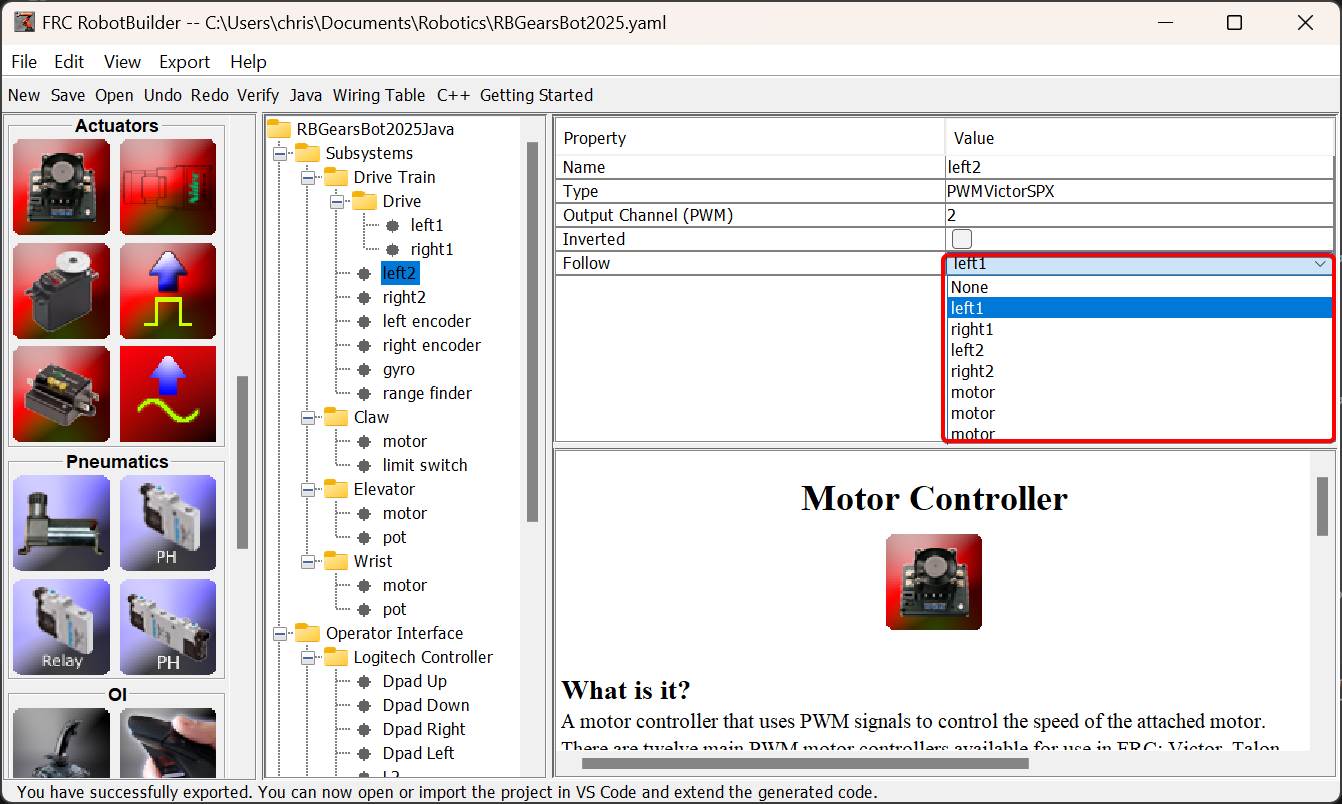

Since we want to use more then two motors to drive the robot, inside the Differential Drive, create two Motor Controller Groups. These will group multiple motor controllers so they can be used with Differential Drive.

Dragging motor controller from pallet to tree

Finally, create two Motor Controllers in each Motor Controller Group.

Joystickleri Operatör Arayüzüne Ekleyin

dragging joystick from palette to tree

Operatör Arayüzüne iki kumanda çubuğu ekleyin, biri sol çubuk ve diğeri sağ çubuktur. İki kumanda kolundaki y ekseni, robotları sola ve sağa sürmek için kullanılır.

Not

Sonraki adıma geçmeden önce programınızı C ++ veya Java’ya aktardığınızdan emin olun.

Motorları Alt Sisteme Yazmak İçin Bir Yöntem Oluşturun

 11// ROBOTBUILDER TYPE: Subsystem.
 12
 13package frc.robot.subsystems;
 14
 15
 16import frc.robot.commands.*;
 17import edu.wpi.first.wpilibj.livewindow.LiveWindow;
 18import edu.wpi.first.wpilibj2.command.SubsystemBase;
 19
 20// BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=IMPORTS
 21import edu.wpi.first.wpilibj.AnalogGyro;
 22import edu.wpi.first.wpilibj.AnalogInput;
 23import edu.wpi.first.wpilibj.CounterBase.EncodingType;
 24import edu.wpi.first.wpilibj.Encoder;
 25import edu.wpi.first.wpilibj.drive.DifferentialDrive;
 26import edu.wpi.first.wpilibj.motorcontrol.MotorController;
 27import edu.wpi.first.wpilibj.motorcontrol.MotorControllerGroup;
 28import edu.wpi.first.wpilibj.motorcontrol.PWMVictorSPX;
 29
 30    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=IMPORTS
 31
 32
 33/**
 34 *
 35 */
 36public class Drivetrain extends SubsystemBase {
 37    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTANTS
 38public static final double PlaceDistance = 0.1;
 39public static final double BackAwayDistance = 0.6;
 40
 41    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTANTS
 42
 43    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DECLARATIONS
 44private PWMVictorSPX left1;
 45private PWMVictorSPX left2;
 46private MotorControllerGroup leftMotor;
 47private PWMVictorSPX right1;
 48private PWMVictorSPX right2;
 49private MotorControllerGroup rightMotor;
 50private DifferentialDrive drive;
 51private Encoder leftencoder;
 52private Encoder rightencoder;
 53private AnalogGyro gyro;
 54private AnalogInput rangefinder;
 55
 56    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DECLARATIONS
 57
 58    /**
 59    *
 60    */
 61    public Drivetrain() {
 62        // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTORS
 63left1 = new PWMVictorSPX(0);
 64 addChild("left1",left1);
 65 left1.setInverted(false);
 66
 67left2 = new PWMVictorSPX(1);
 68 addChild("left2",left2);
 69 left2.setInverted(false);
 70
 71leftMotor = new MotorControllerGroup(left1, left2  );
 72 addChild("Left Motor",leftMotor);
 73
 74
 75right1 = new PWMVictorSPX(5);
 76 addChild("right1",right1);
 77 right1.setInverted(false);
 78
 79right2 = new PWMVictorSPX(6);
 80 addChild("right2",right2);
 81 right2.setInverted(false);
 82
 83rightMotor = new MotorControllerGroup(right1, right2  );
 84 addChild("Right Motor",rightMotor);
 85
 86
 87drive = new DifferentialDrive(leftMotor, rightMotor);
 88 addChild("Drive",drive);
 89 drive.setSafetyEnabled(true);
 90drive.setExpiration(0.1);
 91drive.setMaxOutput(1.0);
 92
 93
 94leftencoder = new Encoder(0, 1, false, EncodingType.k4X);
 95 addChild("left encoder",leftencoder);
 96 leftencoder.setDistancePerPulse(1.0);
 97
 98rightencoder = new Encoder(2, 3, false, EncodingType.k4X);
 99 addChild("right encoder",rightencoder);
100 rightencoder.setDistancePerPulse(1.0);
101
102gyro = new AnalogGyro(0);
103 addChild("gyro",gyro);
104 gyro.setSensitivity(0.007);
105
106rangefinder = new AnalogInput(1);
107 addChild("range finder", rangefinder);
108
109
110
111    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTORS
112    }
113
114    @Override
115    public void periodic() {
116        // This method will be called once per scheduler run
117
118    }
119
120    @Override
121    public void simulationPeriodic() {
122        // This method will be called once per scheduler run when in simulation
123
124    }
125
126    // Put methods for controlling this subsystem
127    // here. Call these from Commands.
128
129    public void drive(double left, double right) {
130        drive.tankDrive(left, right);
131    }
132}
11// ROBOTBUILDER TYPE: Subsystem.
12#pragma once
13
14// BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=INCLUDES
15#include <frc2/command/SubsystemBase.h>
16#include <frc/AnalogGyro.h>
17#include <frc/AnalogInput.h>
18#include <frc/Encoder.h>
19#include <frc/drive/DifferentialDrive.h>
20#include <frc/motorcontrol/MotorControllerGroup.h>
21#include <frc/motorcontrol/PWMVictorSPX.h>
22
23// END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=INCLUDES
24
25/**
26 *
27 *
28 * @author ExampleAuthor
29 */
30class Drivetrain: public frc2::SubsystemBase {
31private:
32    // It's desirable that everything possible is private except
33    // for methods that implement subsystem capabilities
34    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DECLARATIONS
35frc::AnalogInput m_rangefinder{1};
36frc::AnalogGyro m_gyro{0};
37frc::Encoder m_rightencoder{2, 3, false, frc::Encoder::k4X};
38frc::Encoder m_leftencoder{0, 1, false, frc::Encoder::k4X};
39frc::DifferentialDrive m_drive{m_leftMotor, m_rightMotor};
40frc::MotorControllerGroup m_rightMotor{m_right1, m_right2  };
41frc::PWMVictorSPX m_right2{6};
42frc::PWMVictorSPX m_right1{5};
43frc::MotorControllerGroup m_leftMotor{m_left1, m_left2  };
44frc::PWMVictorSPX m_left2{1};
45frc::PWMVictorSPX m_left1{0};
46
47    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DECLARATIONS
48public:
49Drivetrain();
50
51    void Periodic() override;
52    void SimulationPeriodic() override;
53    void Drive(double left, double right);
54    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CMDPIDGETTERS
55
56    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CMDPIDGETTERS
57    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTANTS
58static constexpr const double PlaceDistance = 0.1;
59static constexpr const double BackAwayDistance = 0.6;
60
61    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTANTS
62
63
64};
11// ROBOTBUILDER TYPE: Subsystem.
12
13// BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=INCLUDES
14#include "subsystems/Drivetrain.h"
15#include <frc/smartdashboard/SmartDashboard.h>
16
17// END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=INCLUDES
18
19Drivetrain::Drivetrain(){
20    SetName("Drivetrain");
21    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DECLARATIONS
22    SetSubsystem("Drivetrain");
23
24 AddChild("range finder", &m_rangefinder);
25
26
27 AddChild("gyro", &m_gyro);
28 m_gyro.SetSensitivity(0.007);
29
30 AddChild("right encoder", &m_rightencoder);
31 m_rightencoder.SetDistancePerPulse(1.0);
32
33 AddChild("left encoder", &m_leftencoder);
34 m_leftencoder.SetDistancePerPulse(1.0);
35
36 AddChild("Drive", &m_drive);
37 m_drive.SetSafetyEnabled(true);
38m_drive.SetExpiration(0.1_s);
39m_drive.SetMaxOutput(1.0);
40
41
42 AddChild("Right Motor", &m_rightMotor);
43
44
45 AddChild("right2", &m_right2);
46 m_right2.SetInverted(false);
47
48 AddChild("right1", &m_right1);
49 m_right1.SetInverted(false);
50
51 AddChild("Left Motor", &m_leftMotor);
52
53
54 AddChild("left2", &m_left2);
55 m_left2.SetInverted(false);
56
57 AddChild("left1", &m_left1);
58 m_left1.SetInverted(false);
59
60    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DECLARATIONS
61}
62
63void Drivetrain::Periodic() {
64    // Put code here to be run every loop
65
66}
67
68void Drivetrain::SimulationPeriodic() {
69    // This method will be called once per scheduler run when in simulation
70
71}
72
73// BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CMDPIDGETTERS
74
75// END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CMDPIDGETTERS
76
77
78// Put methods for controlling this subsystem
79// here. Call these from Commands.
80
81    void Drivetrain::Drive(double left, double right) {
82        m_drive.TankDrive(left, right);
83    }

Create a method that takes the joystick inputs, in this case the left and right driver joystick. The values are passed to the DifferentialDrive object that in turn does tank steering using the joystick values. Also create a method called stop() that stops the robot from driving, this might come in handy later.

Not

Anlaşılır olması için bu örnekte bazı RobotBuilder çıktıları kaldırılmıştır

Kumanda Kolu Değerlerini Okuyun ve Subsystem Methodlarını Çağırın

dragging a command from palette to the tree

Bu durumda Tank Drive adlı bir komut oluşturun. Amacı, joystick değerlerini okumak ve Drive Base alt sistemine göndermek olacaktır. Bu komutun Drive Train alt sistemini Gerektirdiğine dikkat edin. Bu, Drive Train’i başka bir şey kullanmaya çalıştığında çalışmasının durmasına neden olacaktır.

parameter dialog box with DoubleSupplier parameters added

Create two parameters (DoubleSupplier for Java or std::function<double()> for C++) for the left and right speeds.

paramet preset dialog box with parameters entered

Create a parameter preset to retrieve joystick values. Java: For the left parameter enter () -> getJoystick1().getY() and for right enter () -> getJoystick2().getY(). C++: For the left parameter enter [this] {return getJoystick1()->GetY();} and for the right enter [this] {return getJoystick2()->GetY();}

Not

Sonraki adıma geçmeden önce programınızı C ++ veya Java’ya aktardığınızdan emin olun.

Sürüş yapmak için Kodu Ekleyin

11// ROBOTBUILDER TYPE: Command.
12
13package frc.robot.commands;
14import edu.wpi.first.wpilibj.Joystick;
15import edu.wpi.first.wpilibj2.command.CommandBase;
16import frc.robot.RobotContainer;
17// BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=IMPORTS
18import frc.robot.subsystems.Drivetrain;
19
20    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=IMPORTS
21
22/**
23 *
24 */
25public class TankDrive extends CommandBase {
26
27    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=VARIABLE_DECLARATIONS
28        private final Drivetrain m_drivetrain;
29
30    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=VARIABLE_DECLARATIONS
31
32    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTORS
33
34
35    public TankDrive(Drivetrain subsystem) {
36
37
38    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTORS
39        // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=VARIABLE_SETTING
40
41    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=VARIABLE_SETTING
42        // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=REQUIRES
43
44        m_drivetrain = subsystem;
45        addRequirements(m_drivetrain);
46
47    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=REQUIRES
48    }
49
50    // Called when the command is initially scheduled.
51    @Override
52    public void initialize() {
53    }
54
55    // Called every time the scheduler runs while the command is scheduled.
56    @Override
57    public void execute() {
58        m_drivetrain.drive(m_left.getAsDouble(), m_right.getAsDouble());
59    }
60
61    // Called once the command ends or is interrupted.
62    @Override
63    public void end(boolean interrupted) {
64        m_drivetrain.drive(0.0, 0.0);
65    }
66
67    // Returns true when the command should end.
68    @Override
69    public boolean isFinished() {
70        return false;
71    }
72
73    @Override
74    public boolean runsWhenDisabled() {
75        // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DISABLED
76        return false;
77
78    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DISABLED
79    }
80}
11// ROBOTBUILDER TYPE: Command.
12
13#pragma once
14
15    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=INCLUDES
16
17#include <frc2/command/CommandHelper.h>
18#include <frc2/command/CommandBase.h>
19
20#include "subsystems/Drivetrain.h"
21
22    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=INCLUDES
23#include "RobotContainer.h"
24#include <frc/Joystick.h>
25
26/**
27 *
28 *
29 * @author ExampleAuthor
30 */
31class TankDrive: public frc2::CommandHelper<frc2::CommandBase, TankDrive> {
32public:
33    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTOR
34    explicit TankDrive(Drivetrain* m_drivetrain);
35
36    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTOR
37
38void Initialize() override;
39void Execute() override;
40bool IsFinished() override;
41void End(bool interrupted) override;
42bool RunsWhenDisabled() const override;
43
44
45private:
46    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=VARIABLES
47
48
49Drivetrain* m_drivetrain;
50frc::Joystick* m_leftJoystick;
51frc::Joystick* m_rightJoystick;
52
53    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=VARIABLES
54};
11// ROBOTBUILDER TYPE: Command.
12
13// BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTOR
14
15#include "commands/TankDrive.h"
16
17TankDrive::TankDrive(Drivetrain* m_drivetrain)
18:m_drivetrain(m_drivetrain){
19
20    // Use AddRequirements() here to declare subsystem dependencies
21    // eg. AddRequirements(m_Subsystem);
22    SetName("TankDrive");
23    AddRequirements({m_drivetrain});
24
25// END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=CONSTRUCTOR
26}
27
28// Called just before this Command runs the first time
29void TankDrive::Initialize() {
30
31}
32
33// Called repeatedly when this Command is scheduled to run
34void TankDrive::Execute() {
35    m_drivetrain->Drive(m_left(),m_right());
36}
37
38// Make this return true when this Command no longer needs to run execute()
39bool TankDrive::IsFinished() {
40    return false;
41}
42
43// Called once after isFinished returns true
44void TankDrive::End(bool interrupted) {
45    m_drivetrain->Drive(0,0);
46}
47
48bool TankDrive::RunsWhenDisabled() const {
49    // BEGIN AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DISABLED
50    return false;
51
52    // END AUTOGENERATED CODE, SOURCE=ROBOTBUILDER ID=DISABLED
53}

Add code to the execute method to do the actual driving. All that is needed is pass the for the left and right parameters to the Drive Train subsystem. The subsystem just uses them for the tank steering method on its DifferentialDrive object. And we get tank steering.

Ayrıca end() methodu da doldurduk, böylece bu komut kesildiğinde veya durdurulduğunda, motorlar bir güvenlik önlemi olarak durdurulacak.

Varsayılan Komutu Yap

setting default command for subsystem

Son adım, Tank Tahrik komutunun Aktarma Organları alt sistemi için “Default Command” olmasını sağlamaktır. Bu, Aktarma Sistemini başka bir komut kullanmadığında kumanda kollarının kontrol altında olacağı anlamına gelir. Muhtemelen arzu edilen davranış budur. Otonom kod çalışırken, aynı zamanda aktarma organını da gerektirecek ve Tank Sürüş komutunu kesecektir. Otonom kod bittiğinde, DriveWithJoysticks komutu otomatik olarak yeniden başlayacak (çünkü bu varsayılan komuttur) ve operatörler kontrolü geri alacak. Teleop otomatik sürüş yapan herhangi bir kod yazarsanız, bu komutlar da Tank Sürüşü komutunu kesecek ve tam kontrole sahip olacak şekilde DriveTrain’i “require-gerektirmelidir”.

applying parameter preset to command

The final step is to choose the joystick parameter preset previously set up.

Not

Devam etmeden önce programınızı C++ veya Java’ya aktardığınızdan emin olun.
