すべてをインストールできたら、ロボットプログラムを作成することが出来ます。WPILibには複数のロボットプログラムテンプレートがあります。初心者にはこれらのテンプレートの利用をおすすめしますが、上級者はゼロからロボットのコードを書いても構いません。この記事では、基本のロボットを動かすコードが既に書かれているテンプレートを利用してプログラムを作成していきます。

新規WPILibプロジェクトの作成 (Java/C++)
新規WPILibプロジェクトの作成 (Python)

重要

This guide includes code examples that involve vendor hardware for the convenience of the user. In this document, PWM refers to the motor controller included in the KOP. The CTRE tab references the Talon FX motor controller (Falcon 500 motor), but usage is similar for TalonSRX and VictorSPX. The REV tab references the CAN SPARK MAX controlling a brushless motor, but it's similar for brushed motor. There is an assumption that the user has already installed the required vendordeps and configured the device(s) (update firmware, assign CAN IDs, etc.) according to the manufacturer documentation (CTRE / REV).

新規WPILibプロジェクトの作成 (Java/C++)

Ctrl+Shift+P を押してVisual Studio Codeのコマンドパレットを開きます。そして、出てきたプロンプトに「WPILib」と入力します。そうすると、WPILibのVS Codeコマンドの一覧が出ます。その中から、「Create a new project」を選びます。

すると、「New Project Creator」ウィンドウが表示されます。

New Project Creator ウィンドウのそれぞれの要素の説明は以下です。

Project Type: 作成するプロジェクトの種類。この例では、 Example を選択します。
Language: プロジェクトで利用する言語 (C++またはJava)。
Project Base: これは、プロジェクトを生成するベース・クラスまたはサンプル・プロジェクトを選択するために使用します。この例では、 Getting Started を選びます。
Base Folder: ロボットプロジェクトを配置するフォルダ。
Project Name: プロジェクト名。「Create New Folder」と書かれたチェックボックスを選択した場合は、プロジェクトのフォルダの名前にもなります。
Create a New Folder: 前の項目で指定されたフォルダ内に新しくプロジェクトのフォルダを作るかどうか。チェックされた場合はフォルダを新しく作成し、 されていない場合は 直接配置されます。フォルダが空でなくチェックもされていなかった場合エラーが発生します。
Team Number: プロジェクト用のチーム番号。プロジェクト内のパッケージ名やロボットにデプロイするために利用されます。
Enable Desktop Support: ユニットテストやシミュレーションを行うかどうか。WPILibはこれをサポートしていますが、サードパーティソフトウェアライブラリはそうとは限りません。ライブラリがデスクトップをサポートしていなかった場合、コンパイルが不可能であったりクラッシュしたりする可能性があります。ユニットテストやシミュレーションが必要で、すべてのライブラリがサポートしていない限りチェックするべきではありません。この例では、チェックしません。

上記項目を設定したら、「Generate Project」をクリックします。そうするとロボットのプロジェクトが作成されます。

注釈

プロジェクト作成のエラーは、画面の右下隅に表示されます。

警告

OneDriveのキャッシュがビルドシステムに干渉するため、OneDrive上でのプロジェクトの作成はサポートされていません。Windowsのインストールによっては、デフォルトでOneDriveに「ドキュメント」と「デスクトップ」フォルダが置かれています。

新しいプロジェクトを開く

プロジェクトの作成後、VS Codeは上記のようにプロジェクトを開くかどうかの選択肢を表示します。Yesを選択するか、後ほど Ctrl+K を押してから Ctrl+O を押し(macOSでは単に Command+O ) 、プロジェクトを保存したフォルダを選択します。

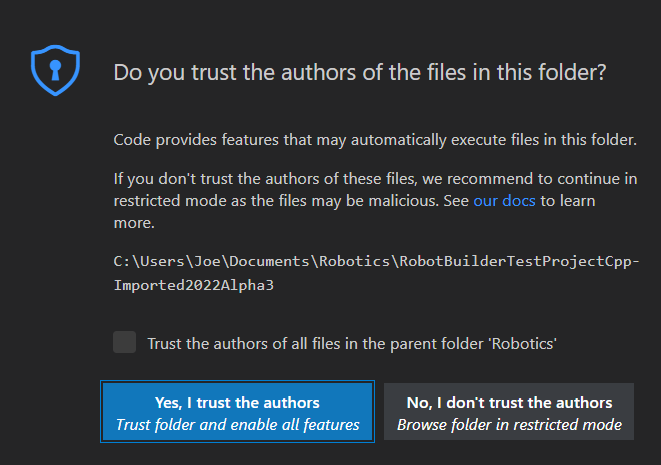

はい、作成者を信頼しますをクリックしてください。

プロジェクトを開くと、左の方にプロジェクト階層が表示されます。ファイルをダブルクリックするとエディタにてファイルを表示できます。

C++の設定 (C++のみ)

C++プロジェクトでは、IntelliSenseをセットアップしなければなりません。プロジェクトを開くと、右下隅にC++の設定をリフレッシュするかを聞くポップアップが出現します。「はい」をクリックしてIntelliSenseをセットアップします。

新規WPILibプロジェクトの作成 (Python)

robotpy init コマンドを実行すると、新規ロボットプロジェクトが初期化されます：

Windows

py -3 -m robotpy init

macOS

python3 -m robotpy init

Linux

python3 -m robotpy init

そうすると、 robot.py と pyproject.toml ファイルが作成されますが、既存のファイルは上書きされません。

robotpy sync コマンドを実行することで、 pyproject.toml ファイルに含まれているプロジェクトの依存関係がダウンロードされ、インストールされます。
robot.py ファイルは、Robotクラスを配置する場所です。

参考

Download RobotPy for roboRIO

基本ドライブベースの例

最初に、PWM制御モーター（SparkMaxなど）を使ったドライブトレインの簡単なコードを示します。

注釈

以下のPythonの例はここから引用しています： https://github.com/robotpy/examples/tree/main/GettingStarted

JAVA

// Copyright (c) FIRST and other WPILib contributors.
// Open Source Software; you can modify and/or share it under the terms of
// the WPILib BSD license file in the root directory of this project.

package edu.wpi.first.wpilibj.examples.gettingstarted;

import edu.wpi.first.util.sendable.SendableRegistry;
import edu.wpi.first.wpilibj.TimedRobot;
import edu.wpi.first.wpilibj.Timer;
import edu.wpi.first.wpilibj.XboxController;
import edu.wpi.first.wpilibj.drive.DifferentialDrive;
import edu.wpi.first.wpilibj.motorcontrol.PWMSparkMax;

/**
 * The methods in this class are called automatically corresponding to each mode, as described in
 * the TimedRobot documentation. If you change the name of this class or the package after creating
 * this project, you must also update the manifest file in the resource directory.
 */
public class Robot extends TimedRobot {
  private final PWMSparkMax m_leftDrive = new PWMSparkMax(0);
  private final PWMSparkMax m_rightDrive = new PWMSparkMax(1);
  private final DifferentialDrive m_robotDrive =
      new DifferentialDrive(m_leftDrive::set, m_rightDrive::set);
  private final XboxController m_controller = new XboxController(0);
  private final Timer m_timer = new Timer();

  /** Called once at the beginning of the robot program. */
  public Robot() {
    SendableRegistry.addChild(m_robotDrive, m_leftDrive);
    SendableRegistry.addChild(m_robotDrive, m_rightDrive);

    // We need to invert one side of the drivetrain so that positive voltages
    // result in both sides moving forward. Depending on how your robot's
    // gearbox is constructed, you might have to invert the left side instead.
    m_rightDrive.setInverted(true);
  }

  /** This function is run once each time the robot enters autonomous mode. */
  @Override
  public void autonomousInit() {
    m_timer.restart();
  }

  /** This function is called periodically during autonomous. */
  @Override
  public void autonomousPeriodic() {
    // Drive for 2 seconds
    if (m_timer.get() < 2.0) {
      // Drive forwards half speed, make sure to turn input squaring off
      m_robotDrive.arcadeDrive(0.5, 0.0, false);
    } else {
      m_robotDrive.stopMotor(); // stop robot
    }
  }

  /** This function is called once each time the robot enters teleoperated mode. */
  @Override
  public void teleopInit() {}

  /** This function is called periodically during teleoperated mode. */
  @Override
  public void teleopPeriodic() {
    m_robotDrive.arcadeDrive(-m_controller.getLeftY(), -m_controller.getRightX());
  }

  /** This function is called once each time the robot enters test mode. */
  @Override
  public void testInit() {}

  /** This function is called periodically during test mode. */
  @Override
  public void testPeriodic() {}
}

C++

// Copyright (c) FIRST and other WPILib contributors.
// Open Source Software; you can modify and/or share it under the terms of
// the WPILib BSD license file in the root directory of this project.

#include <frc/TimedRobot.h>
#include <frc/Timer.h>
#include <frc/XboxController.h>
#include <frc/drive/DifferentialDrive.h>
#include <frc/motorcontrol/PWMSparkMax.h>

class Robot : public frc::TimedRobot {
 public:
  Robot() {
    wpi::SendableRegistry::AddChild(&m_robotDrive, &m_left);
    wpi::SendableRegistry::AddChild(&m_robotDrive, &m_right);

    // We need to invert one side of the drivetrain so that positive voltages
    // result in both sides moving forward. Depending on how your robot's
    // gearbox is constructed, you might have to invert the left side instead.
    m_right.SetInverted(true);
    m_robotDrive.SetExpiration(100_ms);
    m_timer.Start();
  }

  void AutonomousInit() override { m_timer.Restart(); }

  void AutonomousPeriodic() override {
    // Drive for 2 seconds
    if (m_timer.Get() < 2_s) {
      // Drive forwards half speed, make sure to turn input squaring off
      m_robotDrive.ArcadeDrive(0.5, 0.0, false);
    } else {
      // Stop robot
      m_robotDrive.ArcadeDrive(0.0, 0.0, false);
    }
  }

  void TeleopInit() override {}

  void TeleopPeriodic() override {
    // Drive with arcade style (use right stick to steer)
    m_robotDrive.ArcadeDrive(-m_controller.GetLeftY(),
                             m_controller.GetRightX());
  }

  void TestInit() override {}

  void TestPeriodic() override {}

 private:
  // Robot drive system
  frc::PWMSparkMax m_left{0};
  frc::PWMSparkMax m_right{1};
  frc::DifferentialDrive m_robotDrive{
      [&](double output) { m_left.Set(output); },
      [&](double output) { m_right.Set(output); }};

  frc::XboxController m_controller{0};
  frc::Timer m_timer;
};

#ifndef RUNNING_FRC_TESTS
int main() {
  return frc::StartRobot<Robot>();
}
#endif

PYTHON

#!/usr/bin/env python3
#
# Copyright (c) FIRST and other WPILib contributors.
# Open Source Software; you can modify and/or share it under the terms of
# the WPILib BSD license file in the root directory of this project.
#

import wpilib
import wpilib.drive


class MyRobot(wpilib.TimedRobot):
    def robotInit(self):
        """
        This function is called upon program startup and
        should be used for any initialization code.
        """
        self.leftDrive = wpilib.PWMSparkMax(0)
        self.rightDrive = wpilib.PWMSparkMax(1)
        self.robotDrive = wpilib.drive.DifferentialDrive(
            self.leftDrive, self.rightDrive
        )
        self.controller = wpilib.XboxController(0)
        self.timer = wpilib.Timer()

        # We need to invert one side of the drivetrain so that positive voltages
        # result in both sides moving forward. Depending on how your robot's
        # gearbox is constructed, you might have to invert the left side instead.
        self.rightDrive.setInverted(True)

    def autonomousInit(self):
        """This function is run once each time the robot enters autonomous mode."""
        self.timer.restart()

    def autonomousPeriodic(self):
        """This function is called periodically during autonomous."""

        # Drive for two seconds
        if self.timer.get() < 2.0:
            # Drive forwards half speed, make sure to turn input squaring off
            self.robotDrive.arcadeDrive(0.5, 0, squareInputs=False)
        else:
            self.robotDrive.stopMotor()  # Stop robot

    def teleopInit(self):
        """This function is called once each time the robot enters teleoperated mode."""

    def teleopPeriodic(self):
        """This function is called periodically during teleoperated mode."""
        self.robotDrive.arcadeDrive(
            -self.controller.getLeftY(), -self.controller.getRightX()
        )

    def testInit(self):
        """This function is called once each time the robot enters test mode."""

    def testPeriodic(self):
        """This function is called periodically during test mode."""


if __name__ == "__main__":
    wpilib.run(MyRobot)

では、コードの色々な部分を見てみましょう。

ロボットの初期化

Java

  /** Called once at the beginning of the robot program. */
  public Robot() {
    // We need to invert one side of the drivetrain so that positive voltages
    // result in both sides moving forward. Depending on how your robot's
    // gearbox is constructed, you might have to invert the left side instead.
    m_rightDrive.setInverted(true);
  }

C++

 public:
  Robot() {
    // We need to invert one side of the drivetrain so that positive voltages
    // result in both sides moving forward. Depending on how your robot's
    // gearbox is constructed, you might have to invert the left side instead.
    m_right.SetInverted(true);
    m_robotDrive.SetExpiration(100_ms);
    m_timer.Start();
  }

Python

def robotInit(self):

The Robot constructor for our sample program inverts the right side of the drivetrain. Depending on your drive setup, you might need to invert the left side instead.

シンプルなAutonomousの例

JAVA

  /** This function is run once each time the robot enters autonomous mode. */
  @Override
  public void autonomousInit() {
    m_timer.restart();
  }

  /** This function is called periodically during autonomous. */
  @Override
  public void autonomousPeriodic() {
    // Drive for 2 seconds
    if (m_timer.get() < 2.0) {
      // Drive forwards half speed, make sure to turn input squaring off
      m_robotDrive.arcadeDrive(0.5, 0.0, false);
    } else {
      m_robotDrive.stopMotor(); // stop robot
    }
  }

C++

  void AutonomousInit() override { m_timer.Restart(); }

  void AutonomousPeriodic() override {
    // Drive for 2 seconds
    if (m_timer.Get() < 2_s) {
      // Drive forwards half speed, make sure to turn input squaring off
      m_robotDrive.ArcadeDrive(0.5, 0.0, false);
    } else {
      // Stop robot
      m_robotDrive.ArcadeDrive(0.0, 0.0, false);
    }
  }

PYTHON

    def autonomousInit(self):
        """This function is run once each time the robot enters autonomous mode."""
        self.timer.restart()

    def autonomousPeriodic(self):
        """This function is called periodically during autonomous."""

        # Drive for two seconds
        if self.timer.get() < 2.0:
            # Drive forwards half speed, make sure to turn input squaring off
            self.robotDrive.arcadeDrive(0.5, 0, squareInputs=False)
        else:
            self.robotDrive.stopMotor()  # Stop robot

AutonomousInit メソッドは別のモードからAutonomousモードに変化した瞬間に実行されます。このプログラムでは、 Timer をリスタートしています。

AutonomousPeriodic はロボットがAutonomousモードの間、特定の間隔で何回も実行されます。 TimedRobot クラスでは間隔は一定で、デフォルトで20msです。この例では、タイマーが2秒以下であるかをチェックし、もしそうなら DifferentialDrive クラスの ArcadeDrive メソッドを用いて半分のスピードで前進します。2秒経過したら、ロボットの動きを止めます。

Teleopでのジョイスティック操作

JAVA

  /** This function is called once each time the robot enters teleoperated mode. */
  @Override
  public void teleopInit() {}

  /** This function is called periodically during teleoperated mode. */
  @Override
  public void teleopPeriodic() {
    m_robotDrive.arcadeDrive(-m_controller.getLeftY(), -m_controller.getRightX());
  }

C++

  void TeleopInit() override {}

  void TeleopPeriodic() override {
    // Drive with arcade style (use right stick to steer)
    m_robotDrive.ArcadeDrive(-m_controller.GetLeftY(),
                             m_controller.GetRightX());
  }

PYTHON

    def teleopInit(self):
        """This function is called once each time the robot enters teleoperated mode."""

    def teleopPeriodic(self):
        """This function is called periodically during teleoperated mode."""
        self.robotDrive.arcadeDrive(
            -self.controller.getLeftY(), -self.controller.getRightX()
        )

Like in Autonomous, the Teleop mode has a TeleopInit and TeleopPeriodic function. In this example we don't have anything to do in TeleopInit, it is provided for illustration purposes only. In TeleopPeriodic, the code uses the ArcadeDrive method to map the Y-axis of the left thumbstick of the XBoxController to forward/back motion of the drive motors and the X-axis to turning motion.

テストモード

JAVA

  /** This function is called once each time the robot enters test mode. */
  @Override
  public void testInit() {}

  /** This function is called periodically during test mode. */
  @Override
  public void testPeriodic() {}
}

C++

  void TestInit() override {}

  void TestPeriodic() override {}

PYTHON

    def testInit(self):
        """This function is called once each time the robot enters test mode."""

    def testPeriodic(self):
        """This function is called periodically during test mode."""

Testモードはロボットの機能のテストのために使われます。 TeleopInit と同様に、 TestInit や TestPeriodic は説明のために記述されています。

テスト用ドライブベースプログラムの作成 (Java/C++/Python)

新規WPILibプロジェクトの作成 (Java/C++)

新しいプロジェクトを開く

C++の設定 (C++のみ)

新規WPILibプロジェクトの作成 (Python)

基本ドライブベースの例

Imports/Includes

サンプルロボット用の変数の定義

ロボットの初期化

シンプルなAutonomousの例

Teleopでのジョイスティック操作

テストモード

ロボットへのデプロイ
