浏览Shuffleboard

Shuffleboard是FRC | reg |基于Java程序可用的新技术 例如JavaFX 的仪表板。它旨在用于为C ++和Java程序创建仪表板。如果您过去曾经使用过SmartDashboard，那么您已经熟悉Shuffleboard的许多功能，因为它们的工作原理基本相同。但是Shuffleboard具有SmartDashboard所没有的许多功能。以下是一些精彩片段：

  • 图形基于Java图形标准** JavaFX **。每个组件都有一个关联的样式表，因此有可能为Shuffleboard使用不同的“皮肤”或“主题”。我们提供默认的浅色和深色主题。

  • Shuffleboard支持**多页显示数据**。实际上，您可以创建一个新工作表（在Shuffleboard窗口中显示为选项卡），并指示是否以及应该在哪些上自动填充哪些数据。默认情况下，有一个“测试”选项卡和一个“智能仪表板”选项卡，它们会在数据到达时自动填充。其他选项卡可能用于机器人调试与驾驶。

  • 图形化的 display elements (widgets) are laid out on a grid，以保持界面清洁并易于阅读。 您可以更改网格大小以在布局中获得或多或少的分辨率，并且提供了视觉提示来帮助您使用拖放来更改布局。 或者，即使保留了网格布局，也可以选择关闭网格线。

  • 当您再次运行 shuffleboard 时，默认情况下会保存布局并实例化先前的布局。

  • 有一项 record and playback 功能，可让您在机器人程序完成后查看其发送的数据。 这样，如果出现问题，您可以仔细检查机器人的动作。

  • Graph widgets are available for numeric data，您可以将数据拖动到图形上，以同时查看相同大小的多个点。

  • You can extend Shuffleboard by writing your own widgets that are specific to your team’s requirements. Documentation on extending it can be found in Custom Widgets.

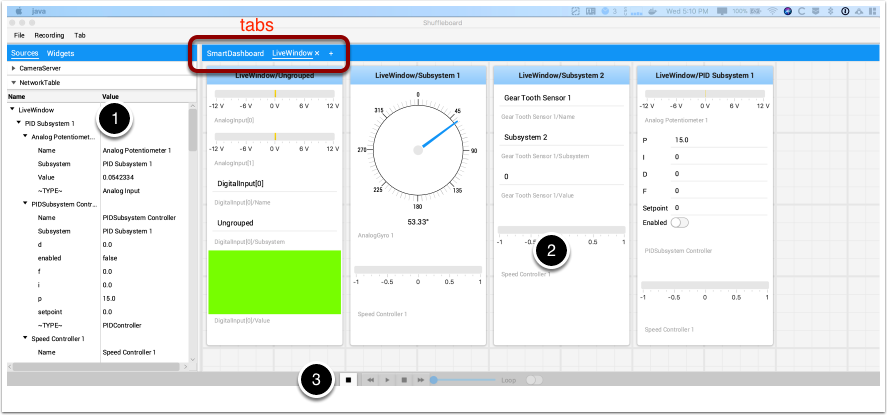

  1. **Sources area:**这是数据源，您可以从NetworkTables或其他源中选择值，方法是将值拖到选项卡之一中以显示

  2. Tab panes:.这是您从机器人或其他来源显示数据的地方。 在本示例中，此处显示在LiveWindow选项卡中的是测试模式子系统。 该区域可以显示任意数量的选项卡式窗口，并且每个窗口都有其自己的属性集，例如网格大小和自动填充。

  3. **Record/playback controls:**一组类似媒体的控件，您可以在其中播放当前会话以查看历史数据

启动沙狐球

您可以通过以下四种方式之一启动Shuffleboard：

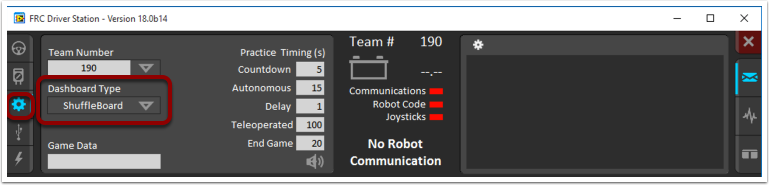

  1. 您可以通过在设置标签中将”Dashboard Type”设置为Shuffleboard来在Driver Station启动时自动启动它，如上图所示。

  2. You can run it by double-clicking the Shuffleboard icon in the YEAR WPILib tools folder on the Windows Desktop.

  3. You can start from with Visual Studio Code by pressing Ctrl+Shift+P and type “WPILib” or click the WPILib logo in the top right to launch the WPILib Command Palette. Select Start Tool, then select Shuffleboard.

  4. 您可以通过双击〜/ WPILib / YYYY / tools /中的shuffleboard.XXX文件（Windows上的XXX是.vbs，Linux或macOS上的.py）来运行它。 `（其中YYYY是年份，在Windows上〜是``C：Users Public’’）。 这对于未安装Driver Station的开发系统例如macOS或Linux系统很有用。

  5. You can start it from the command line by typing the command: shuffleboard on Windows or python shuffleboard.py on macOS or Linux from ~/WPILib/YYYY/tools directory (where YYYY is the year and ~ is C:\Users\Public on Windows). This is often easiest on a development system that doesn’t have the Driver Station installed.

备注

.vbs（Windows）和.py（macOS / Linux）脚本有助于使用正确的JDK启动工具。

将机器人数据放到仪表板上

使数据显示在仪表板上的最简单方法就是使用SmartDashboard类中的方法。例如，将数字写到Shuffleboard中：

SmartDashboard.putNumber("Joystick X value", joystick1.getX());

看到带有标签“操纵杆X值”和操纵杆X值的显示的字段。每次执行此行代码时，都会将一个新的操纵杆值发送到Shuffleboard。请记住：每当要查看更新的值时，都必须写入操纵杆值。在程序开始时执行该行一次将仅在执行代码行时显示一次该值。
